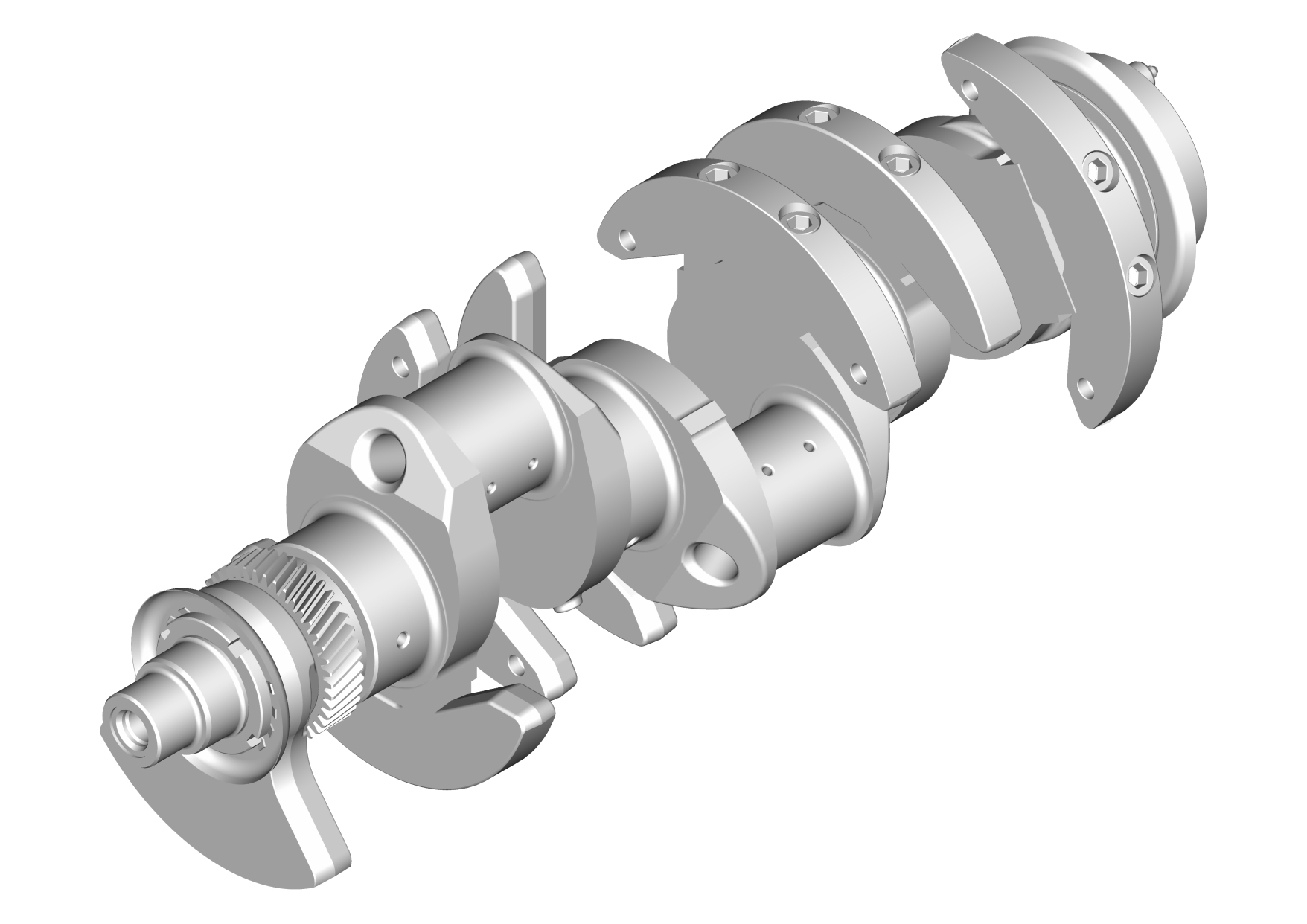

Вал коленчатый 236-1005009-Ж в сборе с шестерней, с маслоотражателями, без шатунных и коренных вкладышей
Применяемость: ЯМЗ-236М2, 236Г, 236Д-2, -6, 236НЕ, 236НЕ2, 236БЕ2 всех комплектаций; кроме 236М2-59, 236НК, 236Д,-3, -4, -7
Справочная информация:
Диаметр коренных шеек, мм: 110-0,022
Диаметр шатунных шеек, мм: 88-0,022
Комплект коренных вкладышей: 236-1000102-Б2 (верхний - 236-1005170-В х 4 шт., нижний - 236-1005171-В х 4 шт.)
Комплект шатунных вкладышей: 236-1000104-В2 (вкладыш нижней головки шатуна 236-1004058-В х 12 шт., заглушка 313933-П2 х 6 шт., заглушка 313853-П х 1 шт.)
Полукольцо упорного подшипника: 7511.1005183 х 4 шт.
Примечание 1: с марта 2023 года вал 236-1005009-Ж применяется взамен коленчатого вала 236НЕ-1005009-Б, при этом изменилась термообработка коленчатого вала 236-1005009-Ж.
Примечание 2: с июня 2015 года применён коленчатый вал с расточкой в хвостовике Ø62 под подшипник 6-305А, вместо коленчатого вала 236-1005009-Д2 с расточкой в хвостовике Ø52 под подшипник 6-205К. При выполнении ремонта двигателей V6 (с коленчатым валом под подшипник 6-205К) следует заменить подшипник (применить 6-305А) и корпус манжеты (применить 239-1701478).
Примечание 3: заглушка 313933-П2 х 6 шт. и заглушка 313853-П х 1 шт. не входят в комплект поставки, заказываются отдельно, либо поставляются в составе комплекта вкладышей шатунных 236-1000104-В2.
Отличительные особенности:
